레노버 리전 5 16ARHCH 전원 불량 메인보드 수리 기록

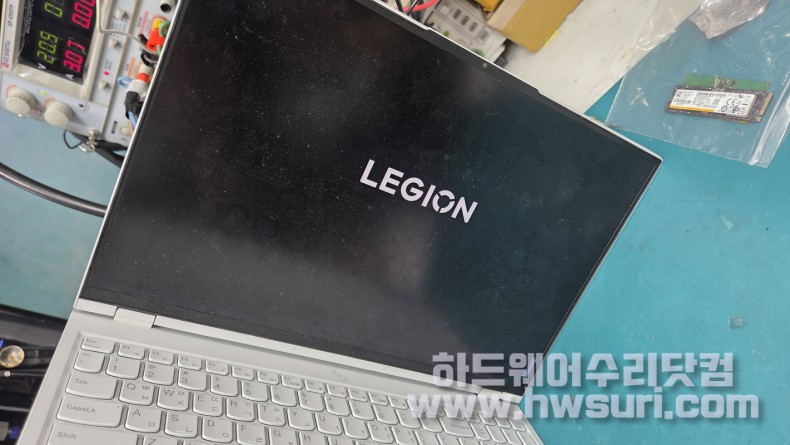

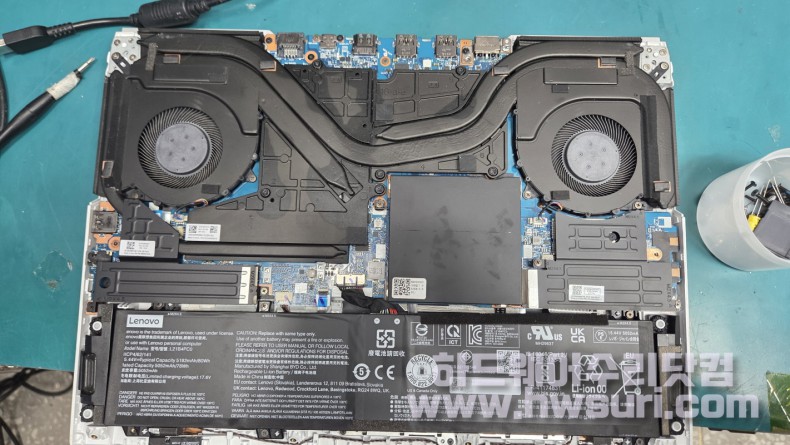

이번에 점검한 장비는 레노버 리전 5 16ARHCH 노트북입니다.

고성능 게이밍 노트북으로 많이 사용되는 모델이지만, 전원 관련 문제가 발생하면 원인 파악이 쉽지 않은 구조를 가지고 있습니다.

입고 당시 상태는 전원 버튼을 눌러도

전원 표시등이 전혀 켜지지 않고

팬, 화면, 키보드 모두 반응이 없는 상태였습니다.

외부 전원 어댑터는 정상으로 확인되었으며,

전류를 확인해보면

기본 대기 상태에서 약 0.01A

전원 버튼 입력 시 0.02A 정도로 순간적으로만 변한 뒤

다시 원래 상태로 떨어지는 증상이 반복되었습니다.

이러한 전류 패턴은

시스템이 부팅을 시도하긴 하지만

초기 전원 제어 단계에서 바로 차단되는 경우에 주로 나타납니다.

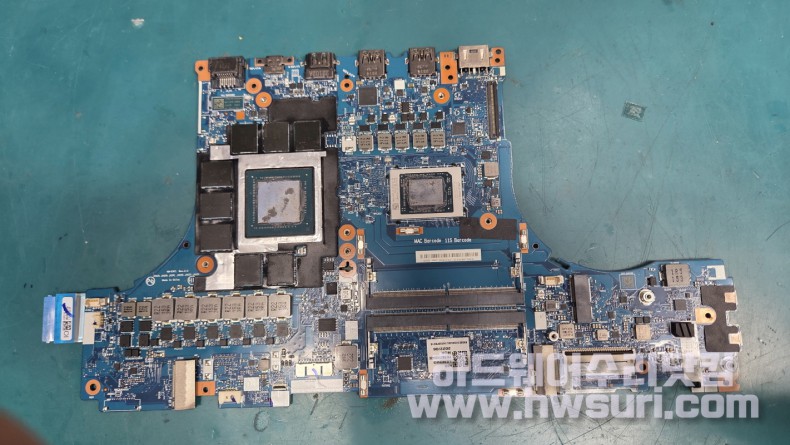

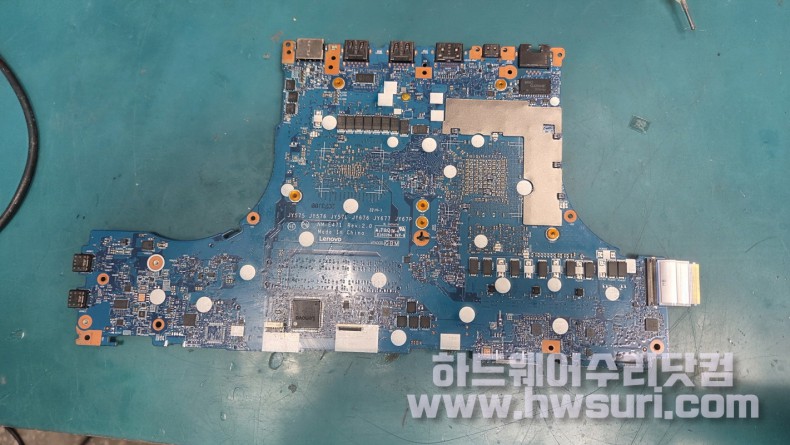

메인보드 전원 계통을 중심으로 점검을 진행하던 중

3V LDO 전원 라인에서 쇼트 증상이 확인되었습니다.

3V 전원은 노트북 메인보드에서

전원 제어, 신호 감지, 초기 구동과 직결된 라인으로

이 구간에 문제가 생기면 전원 무 증상으로 이어지는 경우가 많습니다.

쇼트 지점을 기준으로 회로를 따라가며 확인한 결과

해당 3V 라인이 IO 제어 계통과 연관된 구간과 연결되어 있는 것이 확인되었습니다.

이로 인해 전원이 인가되더라도

시스템 초기화 단계로 넘어가지 못하고

짧은 전류 반응만 남긴 채 정지되는 상태였습니다.

이번 수리는

단순히 특정 부품 하나를 교체하는 방식이 아닌,

전원 라인과 제어 회로의 흐름을 전체적으로 점검한 뒤

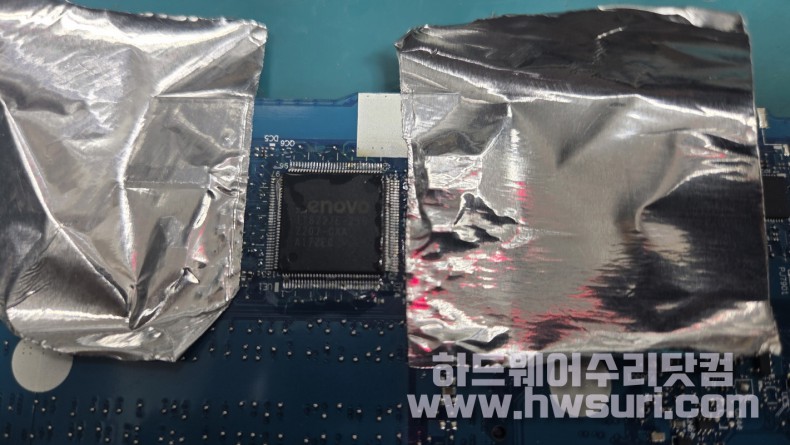

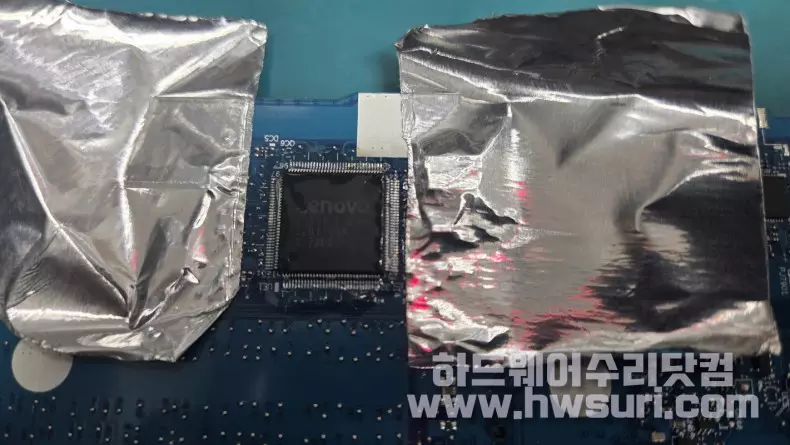

문제와 연결된 IO 제어 IC를 교체하는 방식으로 진행되었습니다.

다만 이 과정에서 중요한 점은

IO IC는 단순한 칩 하나가 아니라,

내부에 전원 제어와 시스템 동작을 담당하는 **프로그램(EC 성격)**을 포함하고 있다는 점입니다.

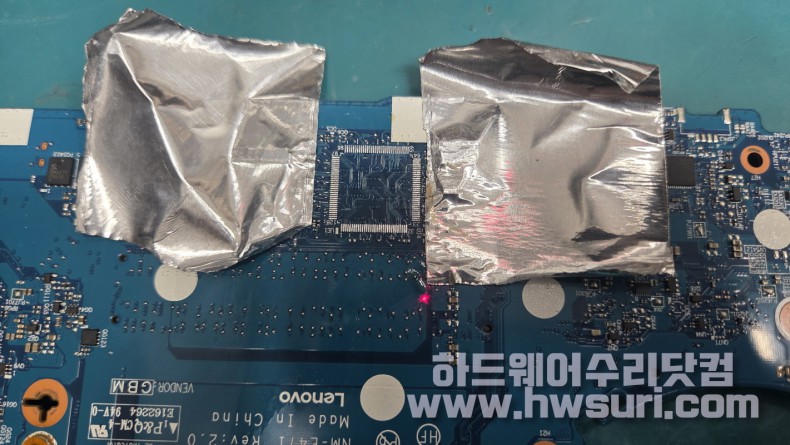

IO IC를 물리적으로 교체만 할 경우

내부 프로그램이 메인보드와 맞지 않으면

전원 무 증상이 그대로 유지되거나

전류만 살짝 반응하는 상태가 계속될 수 있습니다.

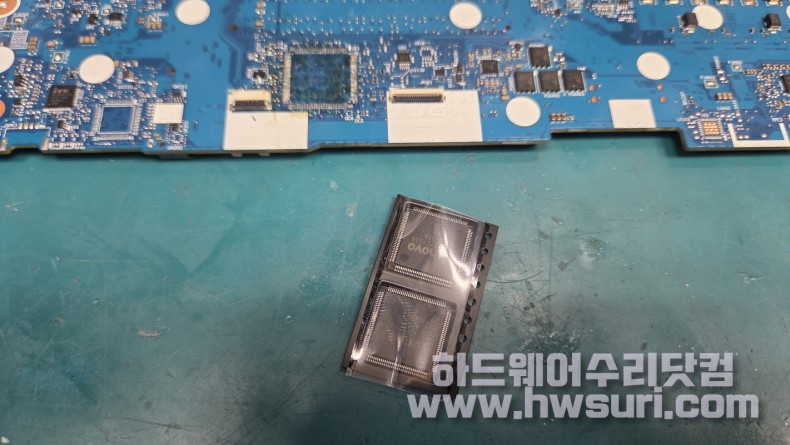

따라서 IO IC 교체 후에는

기존 메인보드 환경에 맞는 프로그램을

전용 장비를 사용해 다시 프로그래밍해주는 과정이 반드시 필요합니다.

이 과정을 거쳐야 전원 시퀀스가 정상적으로 이어지고

시스템이 안정적으로 동작하게 됩니다.

레노버 리전 5 16ARHCH는

고성능 부품 사용

장시간 고부하 운용

전원 연결 상태 유지 시간이 긴 사용 환경

등으로 인해

전원부와 제어 계통에 부담이 누적되기 쉬운 모델입니다.

특히 3V 계열 전원과 IO 제어 회로는

노트북 전체 동작의 시작점에 해당하기 때문에

작은 이상에도 전원 자체가 들어오지 않는 증상으로 나타날 수 있습니다.

전원 버튼을 눌렀을 때

전류만 잠깐 변하고 바로 떨어지는 경우에는

무리하게 전원을 반복 인가하기보다는

내부 전원 라인과 제어 회로 점검이 우선되어야 합니다.

레노버 리전 계열 노트북에서

전원 LED 미점등

완전 전원 무 증상

전류는 흐르지만 부팅이 되지 않는 경우라면

단순 부품 교체보다는

전원 라인, IO 제어 회로, 내부 프로그램까지 함께 고려한

메인보드 중심의 점검이 필요합니다.

이처럼 난이도 있는 전원 불량 수리는

회로 구조와 제어 흐름에 대한 이해가 중요하며,

하드웨어수리닷컴과 같이

노트북 메인보드 회로 수리와 프로그래밍 작업 경험이 있는 곳을 통해

점검을 받아보는 것도 하나의 선택이 될 수 있습니다.
